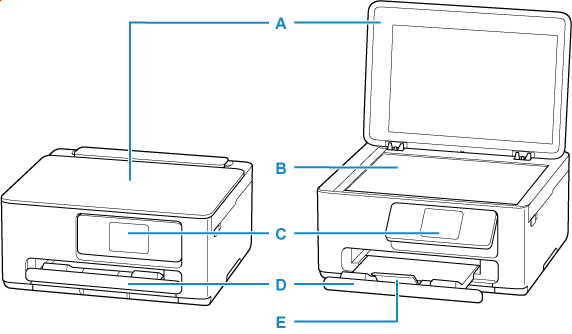

前视图

A: 文档盖板

打开以在稿台玻璃上放置原稿。

B: 稿台玻璃

请在此处放置原稿。

C: 操作面板

用以更改打印机设置或操作打印机。 打印开始前由出纸托盘推动打开面板。

• 操作面板

D: 出纸托盘

输出已打印的纸张。 打印前将其拉出。

E: 出纸托盘扩展架

打开以承托输出纸张。

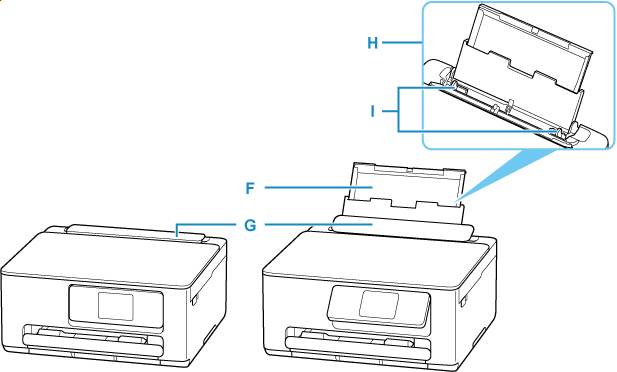

F: 靠纸架

拉出以在后端托盘中装入纸张。

G: 进纸插槽盖板

防止任何物品落入供纸槽。

将其打开后可移动纸张导片，打印前请将其关闭。

H: 后端托盘

可以同时装入两张或更多相同尺寸和类型的纸张，并且每次自动送入一张。

• 在后端托盘中装入照片纸/普通纸
• 在后端托盘中装入信封

I: 纸张导片

对齐纸叠的两侧。

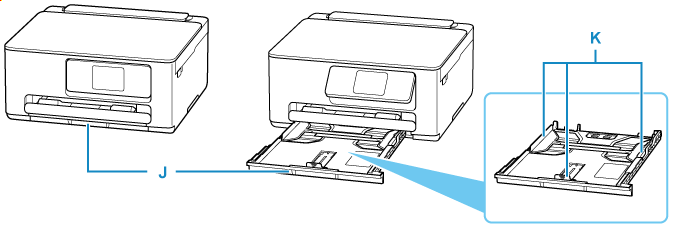

J: 纸盒

将A4、B5或A5尺寸的普通纸装入纸盒，然后将其插入打印机。

• 在纸盒中装入普通纸

K: 纸张导片

对齐纸叠的右/左/前侧。
